大疆機場無人值守水庫巡檢方案M30系列機場版長沙群力科技供應

大疆機場（含經緯M30系列機場版）配合大疆司空2，實現無人值守自主水庫巡檢，定時定點對壩體、周界、水面進行精細化巡檢，預警各類安全隱患，有效提升巡檢效率。

按計劃時間和航線自動作業，保證巡檢結果，提質增效

無人值守作業，降低對飛手的需求，緩解一線人員作業壓力

風雨無阻，日夜兼程，適應多種作業場景

大疆機場值守高山峽谷，為水電站安全運行保駕護航

今年2月，國家能源局印發《水電站大壩安全提升專項行動方案》，重點任務包含8個方面、38項要求。方案特別指出，加強北斗衛星導航、遙感、人工智能等新技術在大壩安全領域的應用，加強自然災害風險管控，防范遏制大壩安全事故發生。

尤其是當前正值汛期，保障水電站安全運行更是重中之重。根據方案要求，需加強自然災害風險管控，持續開展防汛檢查，對于地質災害高發區的大壩，需采取必要的防護措施。

太平驛水電站

四川某公司所屬太平驛水電站，位于四川省汶川縣境內，地處岷江干流。高山峽谷之間，兩岸山坡陡峭，隨處可見懸崖峭壁，地質災害頻發。為進一步保障安全生產，今年3月，太平驛水電站引入大疆機場設備。

大疆機場在水電站如何發揮作用？如何為安全生產保駕護航？一起來看看！

地質災害頻發，傳統巡檢效率低，安全隱患大

太平驛水電站總裝機280MW，供電四川省，是一座典型的徑流引水式電站。

2008年的“5·12”特大地震，不但讓太平驛水電站遭受了人員、設備等重大損失，而且改變了大壩周圍的地質結構：大壩周圍地質條件較差，山體極不穩定。近年來，水電站多次遭受泥石流、滑坡等地質災害。

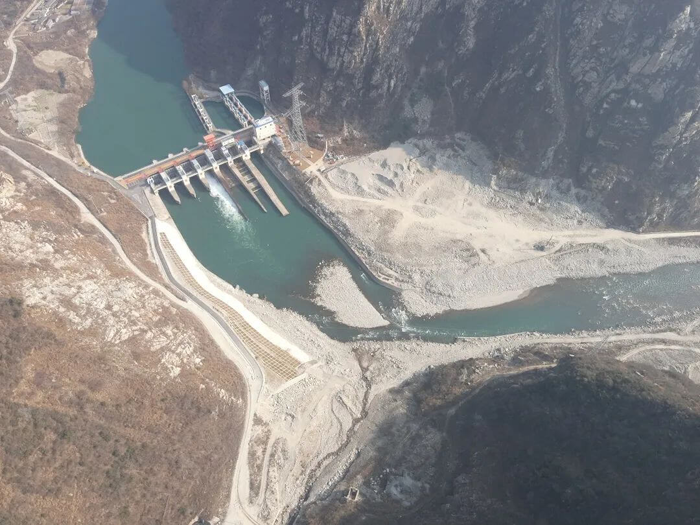

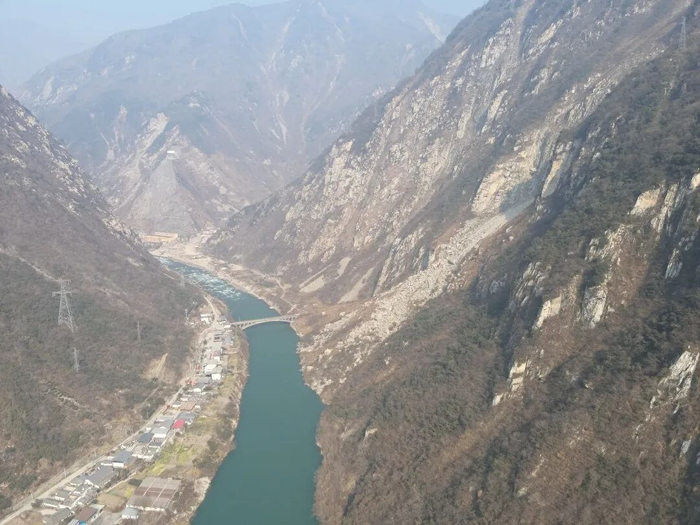

水電站大壩兩岸山巒連綿

通過有效的手段，及時地對大壩周圍環境和地質災害隱患排查，是日常安全生產中必不可少的一環。以往，水電站主要通過人工抵達現場和工業電視監控系統等方式進行巡查，效率較低，局限性很大，人工巡查需翻山越嶺，存在一定的風險。

傳統人工巡查

為了彌補傳統人工巡檢的不足，太平驛水電站引入大疆機場和第三方水電智能巡視平臺，通過7×24小時無人值守、自主作業的方式，為確保水電站安全穩定運行帶來新的解決方案。

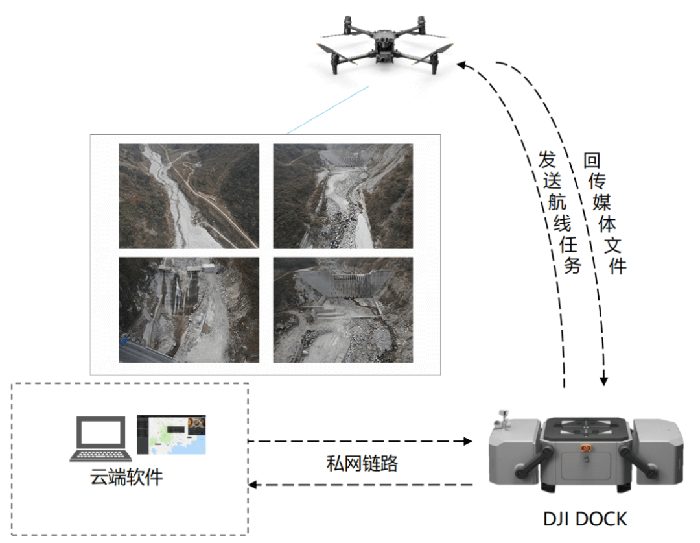

作業流程圖

大疆機場覆蓋半徑可達7km，根據大壩特殊的地理環境因素和沖溝分布，工作人員將大疆機場安裝在大壩中心位置，壩體地質穩定，電力、網絡環境均優良，適合架設無人值守設備。

大疆機場

日常巡檢：高頻次、多角度、精準巡視

在日常電力巡檢中，大疆機場按計劃時間和航線自動作業。經緯?M30T機場版無人機集成了可見光、熱成像、激光測距傳感器多個模塊，能夠精準完成水電站各個部位的巡檢，包括發電機組、輸電線路、壩體、水庫、水閘等，幫助用戶實時把握水電站安全狀況。

工作人員借助大疆機場，對區域內220kV輸電線路開展定期精細化、自主化巡視，并通過紅外相機獲取開關站設備的溫度分布情況，及時發現異常熱源，預防潛在故障和火災等安全隱患。

220kV輸電線路巡檢

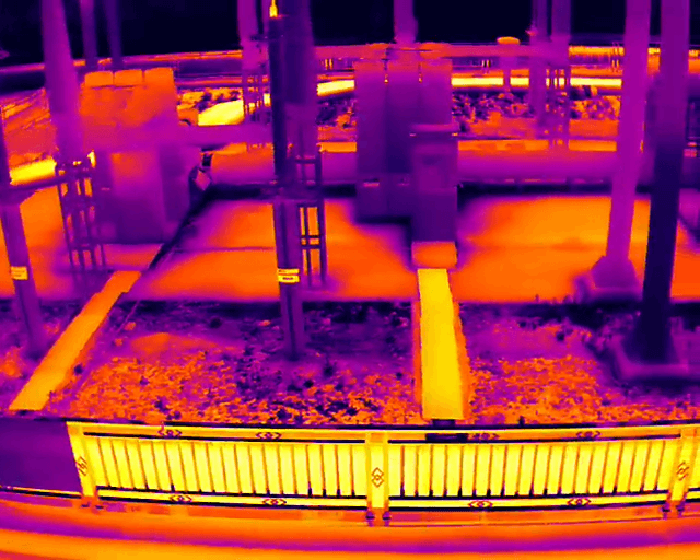

升壓站紅外巡檢

夏季汛期，上游來水泥沙含量大，漂浮物較多，對水工運行造成一定威脅，需對大壩上下游河道與水工建筑物進行高效巡檢。大疆機場具備響應速度快、視角靈活、全天候作業等特點，可實現大壩快速、多角度、高頻率的巡查。

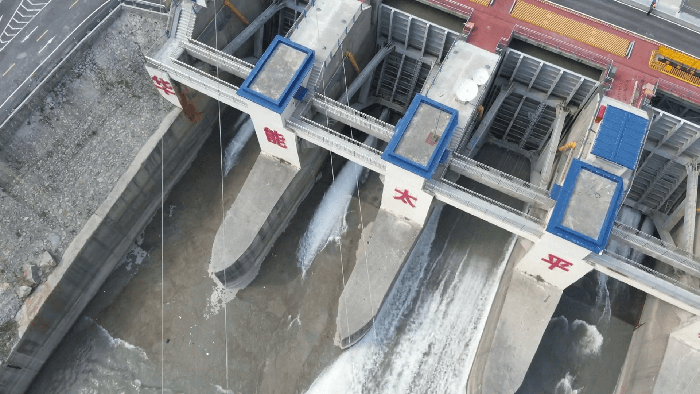

大壩閘首巡檢

根據巡檢工作安排，工作人員編制任務計劃，無人機自動起飛執行任務，并將云臺畫面實時推送至后臺。借助強大的AI識別算法對巡檢數據進行自動分析，工作人員及時發現和解決設備故障和安全隱患。

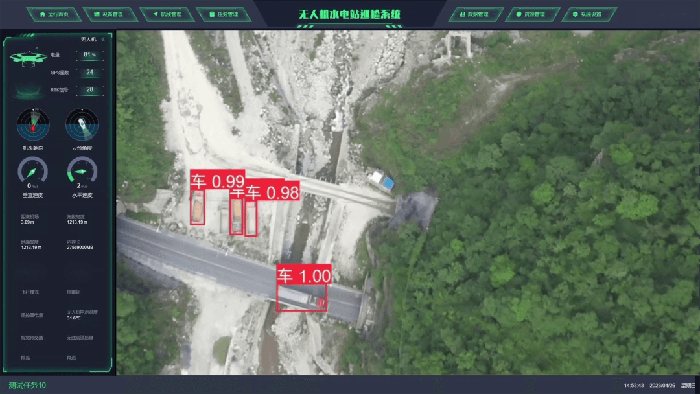

后臺自動識別

地質災害排查：利用指令飛行功能，查看隱患點

太平驛電站地處地震核心區域，大壩兩岸山巖破碎、松動、不穩定，極易引發次生災害。利用大疆機場系統，無人機每日自主巡檢3架次，查看沏底關溝、福堂壩溝、上游河道兩岸邊坡地災隱患點情況。

大壩環境巡查

無人機拍攝的畫面可實現全程直播監控，當工作人員發現異常情況時，立刻使用大疆機場指令飛行功能，無人機直接飛往現場查看。

經緯M30T機場版無人機擁有200倍混合變焦相機，可拍攝高清圖片和視頻畫面，確認沖溝內攔石壩是否毀壞或推移質堆積突增、沖溝內邊坡有滑坡等情況。

若出現異常，提醒相關人員密切關注沖溝情況；若推移質過多，則可聯系有關部門，對溝內泥沙石進行清理；若出現緊急情況，電站專業人員可立即將大壩所有閘門提起，恢復天然河道，保證電站安全。

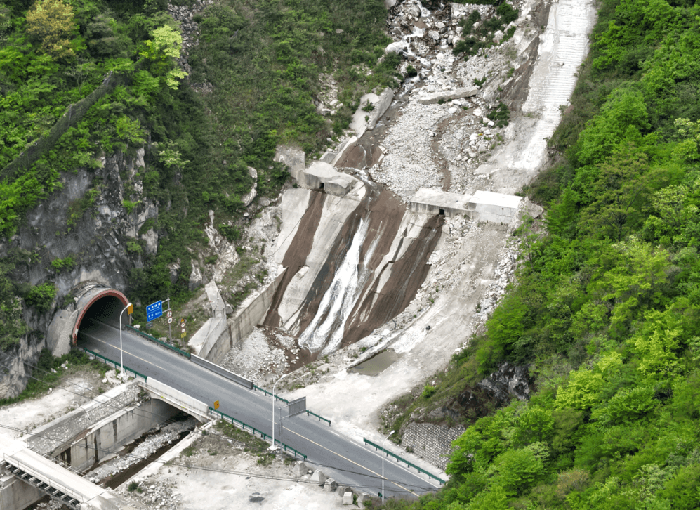

地災隱患問題排查巡視

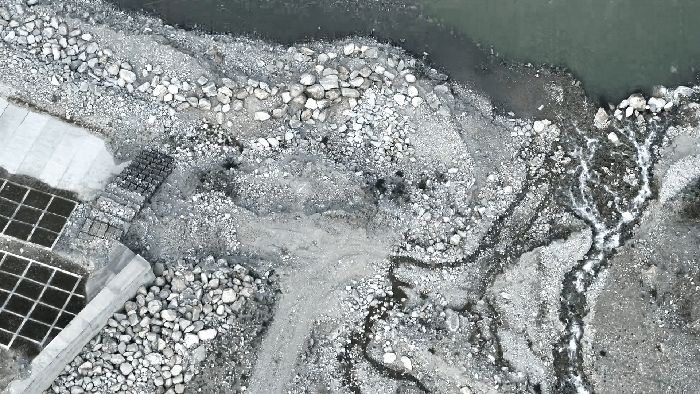

使用變焦鏡頭對泥石流堆積進行巡查

突發事件巡視：隨時響應，助力快速研判

6月27日凌晨，岷江上游地區突降暴雨發生泥石流災害，泥石流裹挾大量巨石、樹木、泥沙沖入岷江，形成壅塞體，對太平驛水電站造成威脅。

災害發生后，工作人員第一時間啟動應急響應，立刻向大疆機場下發航線任務。大疆機場隨時待命，且具備強大的環境適應性，其防護等級達到IP55，抗風能力12m/s，哪怕是夜間、雨天等地災高風險時段，也能從容作業。

工作人員利用無人機沿河道上游巡視，及時掌握上游來水情況；同時，對大壩周邊邊坡的隱患點進行檢查，并形成隱患點圖像數據庫。通過對比、時序等空間智能算法的分析，快速發現邊坡形變、位移等變化，為防災減災提供了有效的輔助決策手段。

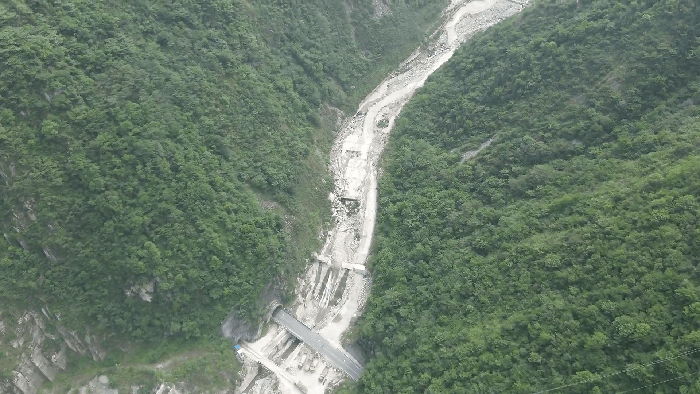

巡視上游情況

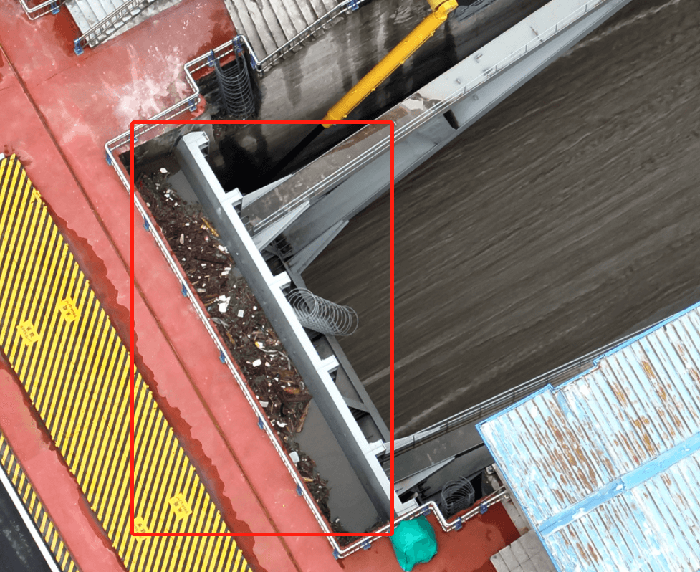

上游泥石流發生后大壩現狀（漂浮物）

此外，在電站泄洪、電力調度或其他突發事件導致水電站上、下游水位將發生明顯改變時，利用無人機加裝探照燈、喊話器，及時向周邊人車進行遠距離語音通知和告警，進一步提升泄洪放水預警能力，提高水電站調度運行安全管理水平。

無人機搭載喊話器

在太平驛水電站，以往每次人工巡檢至少花費5-6小時才能完成，而大疆機場全天候、自主作業的方式，實現了對水電站設施及周邊環境快速、精準的監測。

在三個月時間里，大疆機場累計完成45次電站巡檢、19個地災隱患點的觀測，飛行500多架次，拍攝照片2萬多張，建立了大壩邊坡隱患點的圖像數據模型，大幅提升水電站的運行效率和管理水平，為科學及時的應急響應提供了有力保障。
